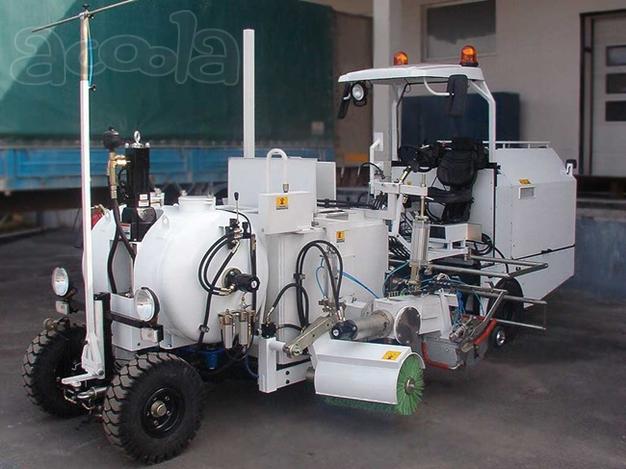

Магистральная машина предназначена для нанесения горизонтальной дорожной разметки асфальтобетонных и цементобетонных дорог современными термопластиками и однокомпонентными быстросохнущими эмалями с использованием светоотражающих стеклошариков. Производительность машины достигает до 2000 м2.
Базовая комплектация:
- Котел для термопластика из нержавеющей стали
- Блок нанесения термопластика (винтовой насос, экструдер, два посыпочных пистолета) с возможностью установки на левую или правую сторону
- Ёмкость для краски с мешалкой
- Блок нанесения краски (два покрасочных пистолета) с возможностью установки на левую или правую сторону
- Щётка для очистки дорожного полотна
- Передвижное место оператора с двумя креслами
- Рулевое управление с гидроусилителем
- Пульт управления разметкой м11
- Сигнальные маяки
- Датчик стеклошариков
- Два огнетушителя СУ-3
Дополнительные опции:
- Фара-искатель
- Набор ключей для обслуживания машины
- Знак объезда препятствий (Ø700мм) (1100х1100мм)
Важная эксплуатационная информация:
- Обращаем ваше внимание, что при эксплуатации оборудования следует учитывать особенности использования крышек дымоходов.
При хранении оборудования крышки дымоходов должны быть закрыты во избежание попадания осадков в топочное пространство оборудования.
При использовании оборудования для нанесения дорожной разметки, разогрева термопластика крышки дымоходов должны находиться в открытом положении. Крышки дымоходов могут переводиться в закрытое положение только при остывании пластика и масла - теплоносителя до температуры окружающей среды.
Технические особенности машины дорожной разметки:
Переналадка машины для нанесения другим разметочным материалом осуществляется за короткий срок.
Машина имеет усиленную раму, позволяющую снизить негативное влияние ухабов и выбоин на процесс нанесения разметки, а также позволяет продлить срок службы машины.
Экструдер, разметочный узел, щётка и место оператора могут быть установлены как с левой, так и с правой стороны машины.
Для снижения требований к предварительной подготовке дороги к нанесению разметки, на машину установлена щётка для механической очистки дорожного полотна.
Для облегчения маневрирования в городских условиях, машина оборудована гидроусилителем руля, который обеспечивает более лёгкое управление машиной.
Машина приводиться в движение гидравлическим приводом, что позволяет осуществлять плавную регулировку рабочих и транспортных скоростей с высокой степенью стабильности. Наличие системы круиз-контроля позволяет наносить дорожную разметку с постоянной скоростью.
Машина оснащена дизельным экономичным двигателем 1,9 TDI фирмы VOLKSWAGEN мощностью 63 кВт. Наличие обширных сервисных сетей VOLKSWAGEN в большинстве стран позволяет в кратчайшие сроки производить обслуживание и ремонт двигателя.
Комплектующие используемые в машине принадлежат известным фирмам (Graco, Danfoss, Festo, Dari и др.), зарекомендовавшие себя надежной и безупречной работой на протяжении многих лет.
Блок нанесения разметки эмалями.
Блок нанесения разметки эмалями состоит из ёмкости, гидравлического насоса и каретки.
Ёмкость для эмали оборудована горизонтальным миксером, что позволяет работать с эмалями низкого качества, имеющих свойство расслаиваться при длительном простое.
Подача эмали к покрасочным пистолетам осуществляется гидравлическим насосом фирмы GRACO. Насос обеспечивает нанесение эмали при давлении 140 атм., максимальное до 230 атм. Нанесение эмали под высоким давлением, позволяет глубоко проникать материалу в поры покрытия дороги, сметая с поверхности пыль.
Машина оснащена двумя покрасочными и двумя посыпочными пистолетами, смонтированными на передвижной каретке. Каретка позволяет наносить разметку эмалью как с левой стороны, так и с правой стороны машины.
Блок нанесения разметки термопластиком.
Блок нанесения разметки термопластиком состоит из обогреваемой ёмкости, винтового насоса и экструдера.
Ёмкость термопластика изготовлена из нержавеющей стали, и оборудована вертикальным миксером. Подогрев ёмкости осуществляется теплоносителем, нагреваемым горелкой. Температура масла и материала контролируется терморегулятором. Винтовой насос оснащен системой управления оборотами, что позволяет регулировать расход материала в зависимости от типа наносимой разметки.
Экструдер предназначен для нанесения дорожной разметки термопластиком с последующим нанесением светоотражающих стеклошариков. Экструдер позволяет наносить линии шириной от 5 до 40 см в различных комбинациях. В стандартном исполнении экструдер оснащен восьмью клапанами шириной 5 см, по желанию заказчика ширина и количество клапанов может быть изменена. Система управления открытием клапанов позволяет наносить сплошные и шумовые линии, линии с периодически изменяемым профилем и рисунком.
Время закрытия каждого клапана имеет возможность регулировки, что позволяет компенсировать неравномерный износ клапанов и упорной планки.
Клапаны и корпус экструдера имеют подогрев маслом, исключающий остывание термопластика в процессе работы. Подогрев всех элементов системы нанесения термопластика (ёмкости, винтового насоса и экструдера) обеспечивает равенство температуры пластика при нахождении в котле и при нанесении его на дорожное полотно. Тем самым обеспечиваются оптимальные условия нанесения термопластика, обеспечивающие максимальный срок его службы.
Экструдер оснащен системой быстрой очистки для удаления загрязнений и др. твердых частиц. Система быстрой очистки позволяет одновременно максимально открыть все клапаны, обеспечивая беспрепятственный проход твердых частиц и загрязнений. Система быстрой очистки может быть применена непосредственно в процессе нанесения разметки.
Основные технические характеристики машины дорожной разметки:
Мощность двигателя 63 кВт
Производительность компрессора 700 л/мин
Производительность насоса краски 26 л/мин
Вместимость ёмкости термопластика 700 кг (350 л)
Вместимость ёмкости для краски 560 кг (350 л)
Вместимость ёмкости для стеклошариков 190 кг
Объём топливного бака 50 л
Объём гидравлической ёмкости 97 л
Ширина наносимой линии термопластиком 10 - 40 см
Ширина наносимой линии эмалью 10 - 20 см
Автоматически поддерживаемая температура пластика 180 - 210 °С
Рабочая скорость 1 - 5 км/ч
Транспортная скорость до 12 км/ч
Максимальный рабочий уклон дороги 20%
Количество обслуживающего персонала 2 чел.
Расход топлива горелкой не более 3,8 л/час
габариты (Д × Ш × В), мм 5700 × 2200 × 2700
Снаряженная / полная масса 3500 / 4050 кг
Цена с НДС: 115 000,00 Euro
Оплата в Российских рублях по курсу ЦБРФ
Утилизационный сбор: 420 000,00 RUB
