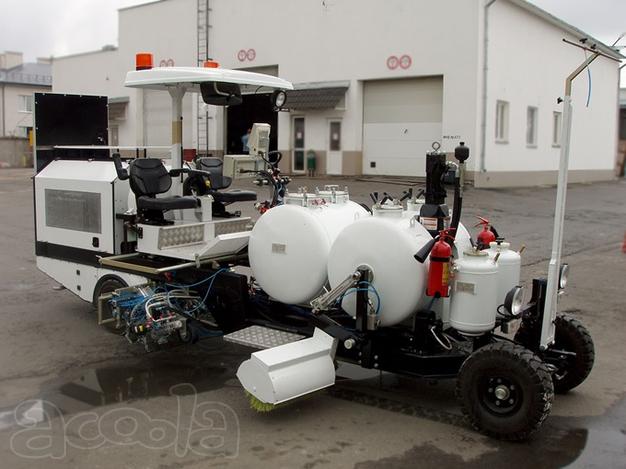

Машина «Контур 700ХПК» предназначена для нанесения горизонтальной дорожной разметки современными однокомпонентными холодными пластиками или быстросохнущей эмали безвоздушным способом с использованием световозвращающих стеклошариков. Машина может наносить следующие типы линий пластиком: гладкая, структурная и капельная.
Технические особенности машины дорожной разметки:
Разметочный блок пластика оснащен двумя быстросъемными аппликаторами, что позволяет наносить как одинарную, так и двойную линии. Каждому типу линии соответствует определенный аппликатор. Расход пластика зависит от типа разметки, вида рисунка структурной разметки и составляет от 1,5 до 6 кг/м2. Разметочный блок с аппликатором и посыпочным пистолетом установлен на правой стороне машины. Время переустановки разметочного блока на левую сторону - 30 мин бригадой из двух человек.
Промывка миксеров и аппликаторов производиться с пульта оператора, и требует минимального внимания со стороны вспомогательного персонала.
Непосредственно в процессе нанесения разметки при помощи автоматических посыпочных пистолетов с регулируемыми диффузорами на линии наносятся светоотражающие стеклошарики.
В состав машины «Контур 700ХПК» входят:
- Дизельный двигатель мощностью 63 квт
- Компрессор DARI (FINI), производительностью 700 л/мин
- Гидронасосы фирмы DANFOSS
- Пневмооборудование фирмы FESTO
- Ёмкость для холодного пластика вместимостью 530 л с мешалкой
- Ёмкость для краски 435 л с мешалкой
- Ёмкость для стеклошариков 120 л
- Ёмкость из нержавеющей стали для отвердителя 30 л
- Ёмкость для растворителя 30 л
- Ёмкость для гидравлической жидкости 75 л
- Бак для дизельного топлива 50 литров
- Ресивер
- Разметочный блок со сменными аппликаторами
- Автоматические пистолеты для краски (2 шт)
- Автоматические пистолеты для стеклошариков (2 шт)
- Пульт управления М11
- Щётка с гидроприводом
Основные технические характеристики машины дорожной разметки:
Ширина наносимых пластиком линий определяется аппликаторами:
одинарной линии 10, 15, 20 см
двойной линии 10, 15 см (промежуток 10, 15)
Вместимость ёмкостей:
для холодного пластика 800 кг (460 л)
для краски 700 кг (435 л)
для стеклошариков 190 кг
для отвердителя 30 кг (30 л)
для растворителя 25 кг (30 л)
Рабочая скорость нанесения разметки:
краской 2 - 8 км/ч
холодным пластиком 1 - 5 км/ч
Производительность помпы краски 26 л/60 циклов
Транспортная скорость до 12 км/ч
Максимальный рабочий уклон дороги 20%
Количество обслуживающего персонала 2 чел
Габаритные размеры машины (длина × ширина × высота) 5900 × 2000 × 2650 мм
Снаряженная / полная масса машины 3500 / 4750 кг
Пульт управления машиной производит полный контроль за работой разметочного блока в ручном, автоматическом и полуавтоматическом режимах, производит измерение, индикацию и хранение (без возможности ручной корректировки) следующих параметров:
Время, дата этапа разметки
Путь, пройденный машиной от начала этапа
Тип разметки - площадь разметки, м2
Средняя скорость движения, км/ч.
Информацию, накопленную в энергонезависимой памяти, можно просматривать в полевых условиях, а также передавать на компьютер с последующей обработкой в стандартной таблице Excel. Для удобства работы, пульт имеет возможность подключения внешних переключателей (джойстика, ручной стартовой кнопки, педалей) позволяющих оператору работать, не прибегая непосредственно к пульту.
