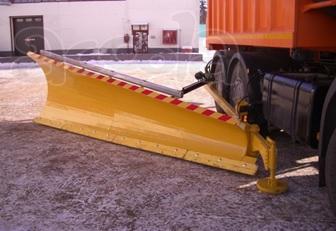

В состав снегоочистителя входят:
- крыло;
- труба опорная;
- передняя и задняя навески;
- опора;
- гидрооборудование;
- электрооборудование;
Крыло - сварная металлоконструкция. Предназначено для формирования рабочей поверхности в виде конуса, обеспечивающей сход снежного валка, образующегося при уборке снега.
Труба опорная обеспечивает крылу опорную поверхность в транспортном, а также упорную в рабочем положениях отвала.
Передняя и задняя навески представляют собой рычажные системы и обеспечивают вертикальное перемещение отвала и крепление его к лонжеронам автомобиля.
Опора представляет собой винтовой механизм с подпятниками. Опоры предназначены для выставления зазора между режущей кромкой ножа и поверхностью дорожного полотна, она установлена на конце крыла.
Гидрооборудование состоит из гидроаппаратов, фитингов и рукавов высокого давления, обеспечивающих направление и поддержание давления рабочей жидкости, гидроцилиндров. Гидроцилиндры, в свою очередь, предназначены для реализации рабочих движении отвала. Специальная форма проушины гидроцилиндра подъёма-опускания отвала обеспечивает плавающее положение при уборке.
Электрооборудование снегоочистителя включает в себя узел управления, дополнительные светотехнические приборы, электрические кабели, разъемы и др.
Пульт управления процессом установки снегоочистителя в рабочее и транспортное положения, а также для включения дополнительных светотехнических приборов установлен в кабине автомобиля-самосвала.
Для обеспечения высокого уровня безопасной работы снегоочистителя в темное время суток и в условиях недостаточной видимости на отвале установлены двухсторонние светодиодные панели повышенной яркости, которые позволяют другим участникам дорожного движения, как встречного, так и попутного направлений, на значительном расстоянии обращать внимание на работающее оборудование.
Технические характеристики на а/м МАЗ-МАЗ
Наименование параметра Единица измерения Значение параметра
1 Основной базовый автомобиль-самосвал - МАЗ-МАН 651268/МАЗ-МАН 652538
2 Масса снегоочистителя, не более кг 1000+30
3 Эксплуатационная масса базового автомобиля со смонтированным снегоочистителем, не более кг 15050*/16050*
4 Нагрузка на оси базового автомобиля со смонтированным снегоочистителем:
- на переднюю ось 6200*/6600*
- на заднюю ось (тележку) кг 8850*/9450*
5 Габаритные размеры базового автомобиля со смонтированным снегоочистителем (в рабочем положении) :
- длина 7700*±50/7700*±50
- ширина 6110*±50/6110*±50
- высота 3300*±50/3300*±50 мм
6 Максимальная скорость движения базового автомобиля со смонтированным снегоочистителем:
- транспортная 85
- рабочая 50 км/ч
7 Угол поворота снегоочистителя …0 40?470
8 Ширина очищаемой полосы мм 3280
9 Высота отвала снегоочистителя мм 1360
10 Управление снегоочистителем - автоматическое,
от гидросистемы
* Значение параметра может изменяться в зависимости от модификации базового автомобиля, на который смонтирован снегоочиститель.
Технические характеристики на а/м МАЗ
Наименование параметра, единица измерения Значение параметра
МАЗ-5516 МАЗ-6501
1 Масса навесного оборудования, кг, не более 900
2 Эксплуатационная масса автомобиля-самосвала со смонтированным оборудованием, кг, не более 14310* 14360*
3 Габаритные размеры автомобиля-самосвала со смонтированным оборудованием, мм:
- длина 7560*±100 7550*±100
- ширина 5720*±50 5770*±50
- высота 3200*±50 3750*±50
4 Максимальная скорость движения автомобиля-самосвала со смонтированным оборудованием, км/ч, не более:
- транспортная 85
- рабочая 50
5 Угол установки снегоочистителя плужного 40…470
6 Ширина убираемой полосы, мм 2300
7 Высота отвала снегоочистителя, мм 1360
9 Управление навесным оборудованием автоматическое из кабины базового автомобиля
