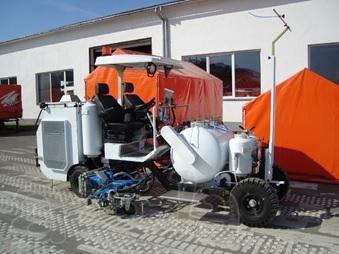

Машина "Контур 650ХПЭ" предназначена для нанесения горизонтальной дорожной разметки современными однокомпонентными холодными пластиками с использованием световозвращающих стеклошариков. Машина может наносить следующие типы линий: гладкая, структурная и капельками.
Технические особенности машины дорожной разметки:
Разметочный блок оснащен двумя быстросъемными аппликаторами, что позволяет наносить как одинарную, так и двойную линии. Каждому типу линии соответствует определенный аппликатор. Смешивание холодного пластика с отвердителем происходит при помощи динамического миксера, и осуществляется непосредственно перед нанесением на дорожное покрытие. Дозирование компонентов происходит в автоматическом режиме. Подача холодного пластика и отвердителя в миксер осуществляется насосами с регулируемой производительностью.
Расход пластика зависит от типа разметки, вида рисунка структурной разметки и составляет от 1,5 до 6 кг/м2. Разметочный блок с аппликатором и посыпочным пистолетом установлен на правой стороне машины. Время переустановки разметочного блока на левую сторону - 30 мин бригадой из двух человек. Промывка миксеров и аппликаторов производиться с пульта оператора, и требует минимального внимания со стороны вспомогательного персонала. Непосредственно в процессе нанесения разметки при помощи автоматических посыпочных пистолетов с регулируемыми диффузорами на линии наносятся светоотражающие стеклошарики.
В состав машины "Контур 650ХПЭ" входят:
- Дизельный двигатель Kubota мощностью 44 квт
- Компрессор DARI (FINI), производительностью 700 л/мин
- Гидронасосы фирмы DANFOSS
- Пневмооборудование фирмы FESTO
- Ёмкость для холодного пластика вместимостью 850 кг с мешалкой
- Ёмкости для стеклошариков 200 кг (2 шт)
- Ёмкость из нержавеющей стали для отвердителя 30 л
- Ёмкость для растворителя 30 л
- Бак для дизельного топлива 75 л
- Ресивер
- Разметочный блок со сменными аппликаторами
- Автоматические пистолеты для стеклошариков
- Пульт управления М11
- Система стабилизации скорости движения машины
Основные технические характеристики машины дорожной разметки:
- Ширина наносимой линии определяется аппликатором 10…24 см
- Рабочая скорость 1…3 км/ч
- Транспортная скорость до 12 км/ч
- Максимальный рабочий уклон дороги 20%
- Количество обслуживающего персонала 3 чел
- Вместимость ёмкости для стеклошариков 200 кг.
- Габаритные размеры машины (длина × ширина × высота), м: 4,30 × 1,50 × 2,20
- Снаряженная масса машины 2200 кг
- Полная масса машины 3500 кг
Пульт управления машиной производит полный контроль за работой разметочного блока в ручном, автоматическом и полуавтоматическом режимах, производит измерение, индикацию и хранение (без возможности ручной корректировки) следующих параметров:
- время;
- дата этапа разметки путь, пройденный машиной от начала этапа;
- тип разметки площадь разметки, м2;
- средняя скорость движения, км/ч.
Информацию, накопленную в энергонезависимой памяти, можно просматривать в полевых условиях, а также передавать на компьютер с последующей обработкой в стандартной таблице Excel. Для удобства работы, пульт имеет возможность подключения внешних переключателей (джойстика, ручной стартовой кнопки, педалей) позволяющих оператору работать, не прибегая непосредственно к пульту.
Машина рассчитана на эксплуатацию на дорогах Европы, Сибири, Средней Азии и имеет маркировку CE.
